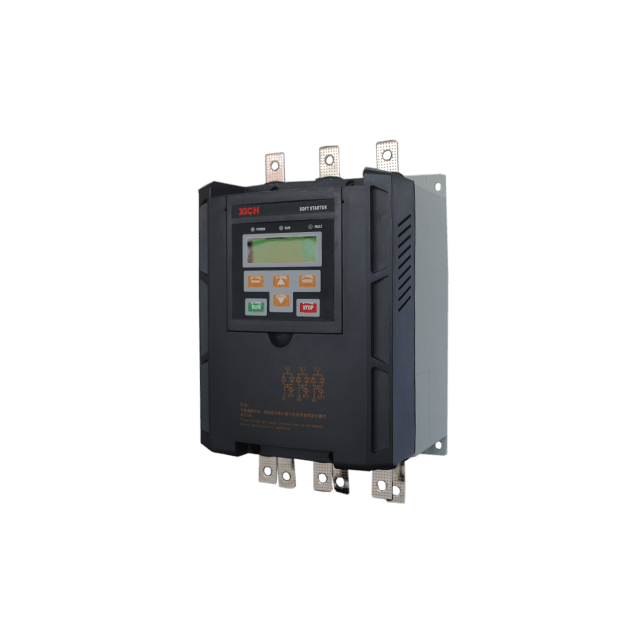

Tipo CMC-HX_Smart
CA trifásica 690V±15% (Fiação padrão), AC380V±15% (conexão delta interna)
Motor assíncrono CA gaiola de esquilo comum
15 ~ 700 kW
Modelo universal, amplamente adequado para diversas cargas mecânicas.Normalmente usado para ventiladores, bombas, compressores, etc.
Vários modos de partida e parada
Início de curva exponencial de tensão, início de curva linear de tensão, início de curva exponencial de corrente e início de curva linear de corrente.O torque de partida programável e o limite de corrente de partida podem ser aplicados em cada modo.De acordo com as diferentes cargas, você pode escolher a curva inicial correspondente para obter o efeito inicial apropriado.o O dispositivo é fornecido com uma variedade de modos de parada, incluindo parada suave programável, parada livre, frenagem e parada da bomba.Algoritmo básico exclusivo faz o motor iniciar e parar com precisão e suavidade.
Função de proteção perfeita
Ele detecta parâmetros de corrente e carga, tendo sobrecorrente, sobrecarga, subcarga, superaquecimento, falha de fase, curto-circuito, desequilíbrio de corrente trifásico, detecção de sequência de fase, erro de frequência e outras funções.
Parâmetros exclusivos do aplicativo de carga
É embutido dez tipos de tipos de carga para os usuários escolherem.Ele fornece uma curva de controle de partida exclusiva para cada tipo de carga para fazer com que a partida suave corresponda à carga, de modo a obter a melhor partida e parada.
Material à prova de fogo
O produto abaixo de 90KW está em estrutura plástica feita com material ABS retardador de inflamação;para o produto de 90KW e acima, a tampa superior é em estrutura plástica e a estrutura principal é feita de chapa de alumínio-zinco com características de resistência ao calor e à corrosão.
Interface homem-máquina amigável
O uso do painel de exibição de cristal líquido LCD, interface de exibição em chinês e inglês torna a programação e o ajuste de parâmetros mais convenientes
Função de comunicação avançada
Comunicação Modbus RTU padrão.O módulo de comunicação Ethernet/GPRS opcional facilita o controle da conexão de rede do usuário e melhora o nível de automação e a confiabilidade do sistema.
Algoritmo de controle de circuito fechado de disparo SCR exclusivo
O exclusivo controle de circuito fechado SCR é especialmente projetado para carga padrão e carga pesada.O usuário pode escolher partida com limite de corrente ou partida com rampa de tensão de acordo com as condições de carga, de modo a obter uma partida absolutamente suave sem oscilação de torque.
Função de parâmetro duplo
Com dois conjuntos de parâmetros básicos, pode controlar dois motores com potências diferentes, respectivamente.
Controle de sinal analógico
Os usuários podem inserir um sinal padrão de 4-20mA ou 0-20mA e realizar a configuração de limite superior e inferior do analógico para obter o controle de partida e parada do motor e do alarme.
Os dados (pressão, temperatura, vazão, etc.) também podem ser transmitidos através de um soft starter.É fornecido com função de saída de sinal analógico padrão de 4-20mA ou 0-20mA.
Poderosa propriedade anti-interferência
Todos os sinais de controle externos estão sujeitos a isolamento optoeletrônico, e diferentes níveis anti-ruído são ajustados para se adaptar à aplicação em ambientes industriais especiais.
Autoadaptação da frequência de alimentação
A auto-adaptação da frequência de energia 50/60 facilita o uso do usuário.
Memória dinâmica de falhas
Até 10 falhas podem ser registradas, tornando mais fácil encontrar a causa do mau funcionamento.
Painel móvel
O painel pode ser movido para a superfície de operação do equipamento através da interface da máquina para controle remoto.
| Poder de controle | AC110V a AC220V+15%, 50/60Hz |
Energia trifásica | Fiação padrão AC690V ±15% Fiação delta interna AC380V±15% |
Corrente nominal | 18A~780A, 20 valores nominais no total |
Motor aplicável | Motor assíncrono CA gaiola de esquilo comum |
Modo de início | Curva exponencial de tensão； Curva linear de tensão； Curva exponencial atual； Curva linear atual. |
Modo de parada | Parada livre, Parada suave, Parada da bomba, Freio |
Entrada lógica | Impedância 1,8 KΩ, fonte de alimentação +24V |
Frequência inicial | Inicialização frequente ou infrequente pode ser feita, recomenda-se que o número de partidas por hora não exceda 10 vezes |
Função de proteção | Sobrecorrente, sobrecarga, subcarga, superaquecimento, falha de fase, desequilíbrio de corrente trifásica, detecção de sequência de fase, superaquecimento do motor e erro de frequência, etc. |
Nível de proteção | IP00, IP20 |
Tipo de resfriamento | Resfriamento natural ou resfriamento de ar forçado |
Tipo de instalação | Instalação vertical na parede |
Ambiente de instalação | Quando a altitude do mar estiver acima de 2.000 m, o soft starter deve ser reduzido para uso. Temperatura ambiente: -25 ~ +45°C Umidade relativa: menos de 95% (20°C±5°C) Livre de gases inflamáveis, explosivos e corrosivos ou poeira condutora. Instalação interna, boa ventilação, vibração inferior a 0,5 G |
Conectores | Instruções de ligação |
1L1, 3L2, 5L3 | Conecte a alimentação CA trifásica, contator de desvio |
2T1, 4T2, 6T3 | Conectando um motor assíncrono trifásico |
B1, B2, B3 | Conectando o contator de bypass |
Adatado motor potência (KW) | Modelo de partida suave | Corrente nominal (A) | Nº da Estrutura | Dimensões (mm) |
15 | CMC-015/6-HX | 18 | F005 | 172*320*172 |
22 | CMC-022/6-HX | 24 | ||
30 | CMC-030/6-HX | 30 | ||
37 | CMC-037/6-HX | 39 | ||
45 | CMC-045/6-HX | 45 | ||
55 | CMC-055/6-HX | 60 | ||
75 | CMC-075/6-HX | 76 | ||
90 | CMC-090/6-HX | 90 | ||
110 | CMC-110/6-HX | 110 | ||
132 | CMC-132/6-HX | 150 | F006 | 285*474*235 |
160 | CMC-160/6-HX | 180 | ||
200 | CMC-200/6-HX | 218 | ||
250 | CMC-250/6-HX | 260 | ||
300 | CMC-300/6-HX | 320 | ||
350 | CMC-350/6-HX | 370 | ||
400 | CMC-400/6-HX | 440 | F007 | 320*512*235 |
456 | CMC-456/6-HX | 500 | ||
500 | CMC-500/6-HX | 560 | ||
560 | CMC-560/6-HX | 630 | F008 | 400*647*235 |
700 | CMC-700/6-HX | 780 |
Para fazer um pedido, forneça o modelo do produto, especificação, carga e condição de aplicação ao seu fornecedor;
Nota especial: Se o cliente precisar que a caixa do teclado seja colocada externamente, é necessário solicitar os acessórios de montagem ao fabricante.Quando a caixa do teclado é colocada externamente, ela precisa travar os encaixes de montagem da caixa do teclado externo no painel da porta com seu tamanho de orifício de 115,5(H) * 104,2(W).Para etapas de instalação específicas, consulte nosso guia de referência.
Como a configuração padrão do soft starter contém transformador de corrente embutido, o usuário não precisa conectar os dois externamente.
