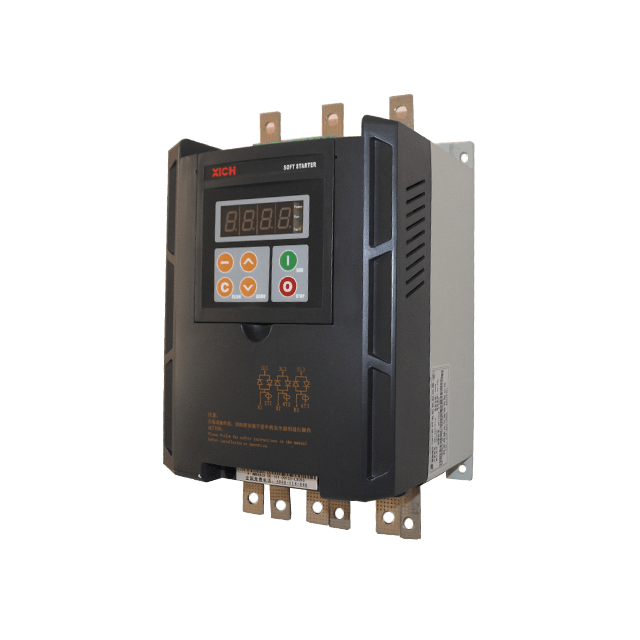

Soft Starter trifásico para motor de indução AC380V 7,5-630kW

✔ Para carga padrão e carga pesada;
✔ Alta precisão de controle;
✔ Circuito principal: 3 entradas e 6 saídas;
✔ Protocolo MODBUS-RTU padrão (opcional);
✔ Integrado com função de proteção avançada;
✔ Material à prova de fogo;
✔ Painel móvel;
✔ Manutenção fácil;
✔ Visor de 4 dígitos.

CMC-LX Soft Starter GUIA DE REFERÊNCIA RÁPIDA.pdf

Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
CMC-LX
Tensão de alimentação:
CA trifásico 380V ± 15% (Fiação delta padrão e interna)
Motor aplicável:
Motor assíncrono CA gaiola de esquilo comum
Potência do motor:
7,5 ~ 630 kW
Aplicativo:
Modelo universal, amplamente adequado para diversas cargas mecânicas.Normalmente usado para ventiladores, bombas, compressores, etc.

Descrição do produto

Condições de serviços do soft starter de motor trifásico

Poder de controle	Externo	AC110V-10% a AC220V+15%, 50/60Hz
	Construídas em	Fonte de alimentação de controle integrado interno, sem necessidade de externo
alimentação trifásica	Padrão fiação AC380V ±15% Delta interno fiação AC380V±15%
Corrente nominal	18A~1200A, 23 valores nominais no total
Motor aplicável	Motor assíncrono CA gaiola de esquilo comum
Modo de início	Partida da rampa de tensão, partida da rampa de corrente
Modo de parada	Parada livre, Parada suave
Função de proteção	Perda de fase, sobrecorrente, proteção SCR, superaquecimento, desequilíbrio de corrente de fase
Frequência inicial	Inicialização frequente ou infrequente pode ser feita, recomenda-se que o número de inicialização por hora não excede 10 vezes
Entrada lógica	Impedância 1,8 KΩ, fonte de alimentação +24V
Tipo de resfriamento	Resfriamento natural ou resfriamento de ar forçado
IP	IP00, IP20
Tipo de instalação	montado na parede
Método de comunicação	RS485（Opcional）
Condição ambiental	Quando a altitude do mar estiver acima de 2.000 m, o soft starter deve ser reduzido para uso Temperatura ambiente: -25 ~ +45°C Umidade relativa: menos de 95% (20°C±5°C) Livre de gases inflamáveis, explosivos e corrosivos ou poeira condutora. Instalação interna, boa ventilação, vibração inferior a 0,5 G.

Diagrama de fiação para aplicação típica

Diagrama de motor de indução trifásico de partida suave-XiChiElectric

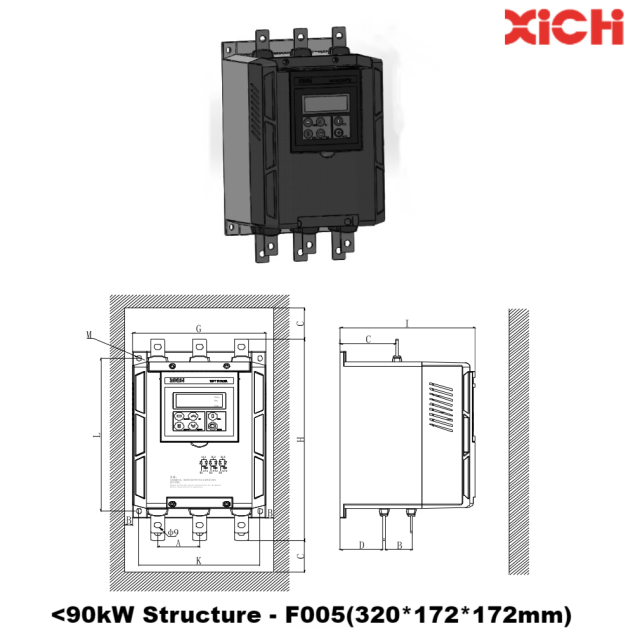

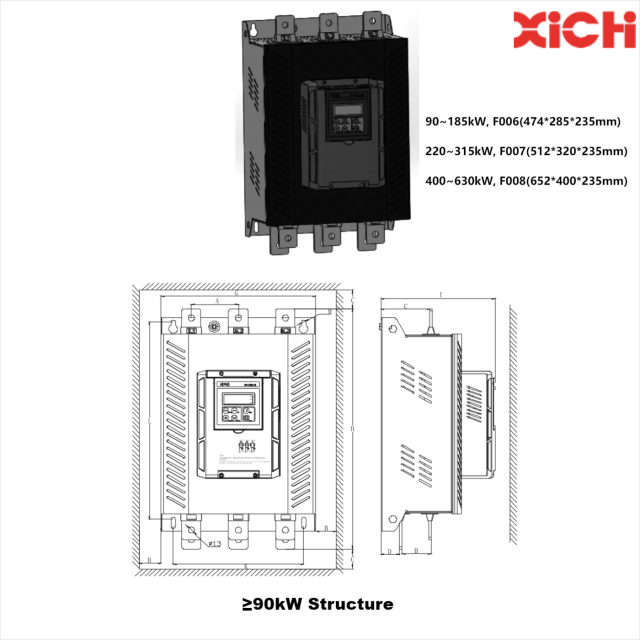

Especificação do modelo de partida suave

CMC-***/3-LX-■

*** - Potência do motor adaptada.Por exemplo, 090 significa 90kW

■ - Método de comunicação.0 significa nenhum;1 significa RS485

Os acessórios mostrados na tabela abaixo são apenas para referência.

**CMC-LX 380V Especificações de fiação padrão do soft starter e seleção de acessórios**
Potência do motor adaptada (kW)	Modelo de partida suave	Corrente nominal (A)	Modelo do contator de bypass	Tamanho da linha primária (linha de cobre)
7.5	CMC-008/3-LX	18	CJX4-25	4 milímetros²
11	CMC-011/3-LX	24	CJX4-32	6 milímetros²
15	CMC-015/3-LX	30	CJX4-32	10 milímetros²
18.5	CMC-018/3-LX	39	CJX4-40	10 milímetros²
22	CMC-022/3-LX	45	CJX4-50	16 milímetros²
30	CMC-030/3-LX	60	CJX4-63	25 milímetros²
37	CMC-037/3-LX	76	CJX4-80	35 milímetros²
45	CMC-045/3-LX	90	CJX4-95	35 milímetros²
55	CMC-055/3-LX	110	CJX4-115F	35 milímetros²
75	CMC-075/3-LX	150	CJX4-150F	50 milímetros²
90	CMC-090/3-LX	180	CJX4-185F	30×4 barra de cobre
110	CMC-110/3-LX	218	CJX4-225F	30×4 barra de cobre
132	CMC-132/3-LX	260	CJX4-265F	30×4 barra de cobre
160	CMC-160/3-LX	320	CJX4-330F	30×4 barra de cobre
185	CMC-185/3-LX	370	CJX4-400F	30×4 barra de cobre
220	CMC-220/3-LX	440	CJX4-500F	40×5 barra de cobre
250	CMC-250/3-LX	500	CJX4-500F	40×5 barra de cobre
280	CMC-280/3-LX	560	CJX4-630F	40×5 barra de cobre
315	CMC-315/3-LX	630	CJX4-630F	40×5 barra de cobre
400	CMC-400/3-LX	780	JWCJ20-800	50×8 barra de cobre
470	CMC-470/3-LX	920	JWCJ20-1000	50×8 barra de cobre
530	CMC-530/3-LX	1000	CKJ7-1600A/1140V	50×8 barra de cobre
630	CMC-630/3-LX	1200	CJX4-25	50×8 barra de cobre

Instrução para encomendar

Para fazer um pedido, forneça o modelo do produto, especificação, carga e condição de aplicação.

Nota especial:

Se o cliente precisar que a caixa do teclado seja colocada externamente, é necessário solicitar os acessórios de montagem ao fabricante.Quando a caixa do teclado é colocada externamente, ela precisa travar os encaixes de montagem da caixa do teclado externo no painel da porta com seu tamanho de orifício de 115,5(H) * 104,2(W).Para etapas de instalação específicas, consulte Guia de referência rápida do soft starter CMC-LX V1.1.pdf.

Princípio de funcionamento do soft starter

O soft starter é um dispositivo de controle do motor que integra a partida suave do motor, a parada suave e várias funções de proteção.É conectado em série entre a fonte de alimentação e o motor controlado.

Quando o soft starter é usado para dar partida no motor, a tensão de saída do tiristor aumenta gradualmente e o motor acelera gradualmente até que o tiristor esteja totalmente ligado e o motor trabalha nas características mecânicas da tensão nominal para obter uma partida suave, reduza a corrente de partida e evite o disparo de sobrecorrente de partida.

Quando o motor atinge a velocidade nominal, o processo de partida termina.O soft starter substitui automaticamente o tiristor que completou a tarefa por um contator de bypass e fornece tensão nominal para a operação normal do motor para reduzir a perda de calor do tiristor, prolongar a vida útil do soft starter, melhorar sua eficiência de trabalho , e evitar que a rede elétrica da poluição harmônica.

O soft starter também oferece uma função de parada suave.A parada suave é o oposto do processo de partida suave.A tensão diminui gradualmente e a velocidade cai gradualmente para zero para evitar o choque de torque causado pela parada livre.
