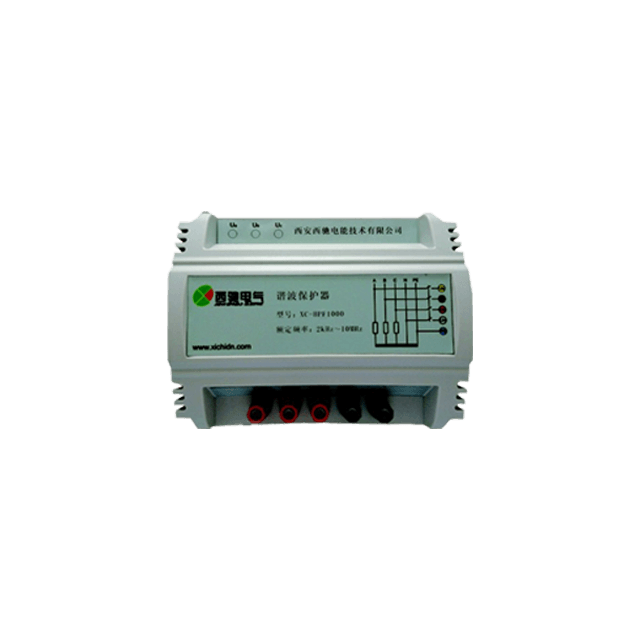

Protetor Harmônico

O protetor harmônico XC-HPF pode efetivamente eliminar o pico de pulso de alta frequência na grade de energia e os harmônicos de alta frequência (frequência acima de 2kHz) interferirão no equipamento elétrico. O protetor harmônico XC-HPF também pode filtrar ruído de alta frequência e purificar a forma de onda de tensão da fonte de alimentação.
Status de disponibilidade:
  • XC-HPF
  • XiCHi

Características de reduzir harmônicos

  • Banda de frequência de aplicação ampla, pode absorver vários harmônicos de alta ordem e ruídos de alta ordem de 2kHz a 10MHz.

  • Tamanho pequeno, fácil de instalar. Suporte a instalação de parede e ferrovia, fiação simples.

  • Alta confiabilidade, possui as características de alta eficiência, resposta rápida e sem ruído e pode controlar os harmônicos na fonte de maneira muito eficaz.

  • Ampla aplicação. Adequado para várias cargas indutivas de precisão.

  • Benefícios econômicos. O consumo de energia do próprio dispositivo é baixo, a taxa de falha do equipamento elétrico é reduzida de maneira completa e possui altos benefícios econômicos.



Parâmetros básicos

Método de fiação

Monofásico, trifásico

Terminais de potência

L, N, PE (monofásica); A, B, C, N, PE (trifásico)

Interruptor externo/a

10/16, 2p (fase monofásica);

10/16, 3p (trifásico)

Método de instalação

Montagem da parede: instalação do trilho de 35 mm

Tamanho da instalação (WDH)

114 mm*67mm*170mm Montagem de parede;

136mm*70mm*160mm de instalação do trilho

Nível de tensão

220V (monofásica);

380V (trifásico)

Função

Absorver a interferência harmônica de várias energias de frequência de 2kHz ~ 10MHz e elimina automaticamente os harmônicos aleatórios de alta ordem e o ruído de alta frequência gerado por equipamentos elétricos

atuação

Tensão nominal

AC220 ± 30% (fase única);

AC 380 ± 30% (trifásico)

Potência de saída

50/60 ± 15%

Corrente de pulso máximo

12000A

Tensão de fixação

Para tensão de surto de 2500V (1,2μs ~ 50μs);

pode ser limitado a menos de 1000V

Corrente anti-grande

Para a tensão de surto de 2500V (1. 2μs ~ 50μs), a corrente de surto não excede 1000A (20μs ~ 80μs)

Indicador de parâmetro

Método de conexão do circuito

Aterramento monofásico (monofásica); Delta, estrela (trifásica)

Resistência de isolamento

1000mΩ

Tensão suportável

AC2000V , 1min , sem flashover de quebra

Capacidade de contato

100a

Desempenho de filtragem

Faixa de frequência de absorção harmônica

2kHz ~ 10MHz

Corrente de vazamento

1Ma

Meio Ambiente

Faixa de temperatura

-25 ℃ ~+50 ℃

Temperatura de armazenamento

-30 ℃ ~+70 ℃

Humidade relativa

95%

Pressão atmosférica

52-108kpa

Ambiente de trabalho

Sem corrosão, explosão e poeira condutora, sem mofo sério, sem agitação violenta, sem fonte de choque

Instalação

Método de instalação

Trilho padrão de 35 mm

Compatibilidade eletromagnética

Imunidade a ondas de choque

IE60255-22-1 Classe III

Imunidade de descarga eletrostática

IE60255-22-2 Classe III

Imunidade irradiada para campos eletromagnéticos de radiofrequência

IE60255-22-3 Classe III

Imunidade de explosão transitória rápida elétrica

IE60255-22-4 Classe III

Poder

consumo

<1W

Temperatura da febre

aumento <5 ℃


Modelo

Dimensão

em um:
sob um:
