Status de disponibilidade: | |
---|---|

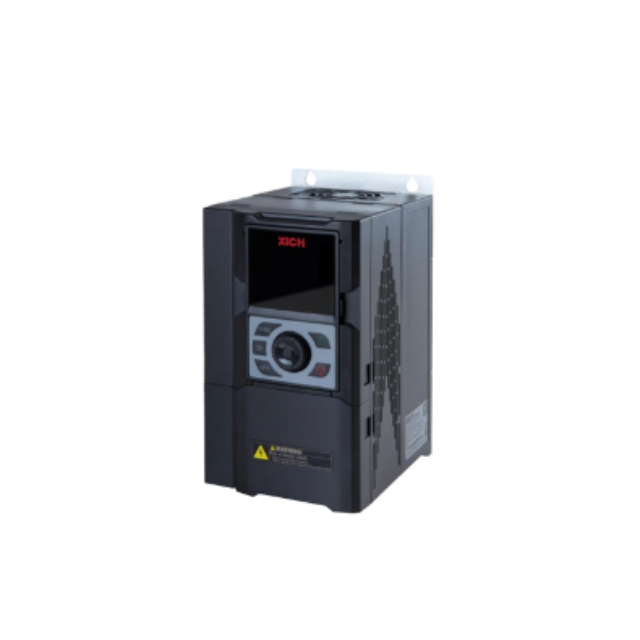

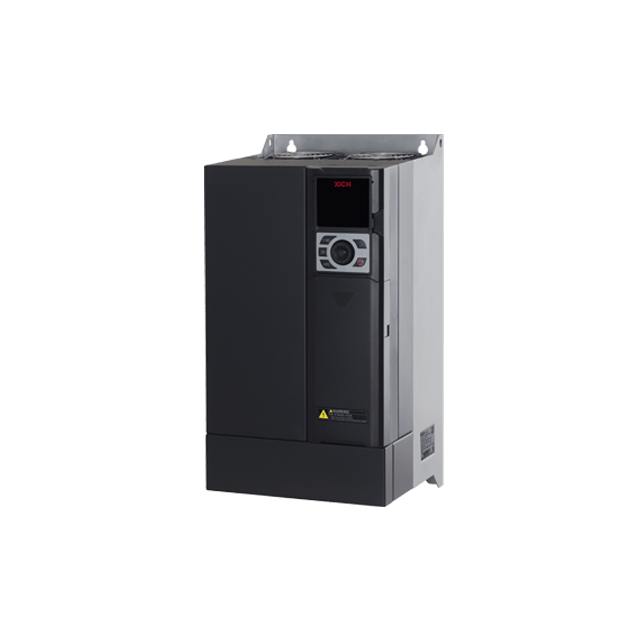

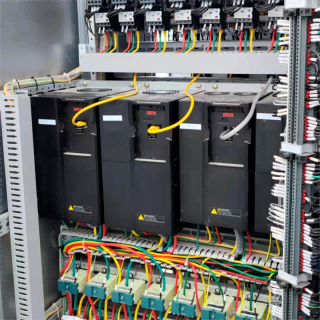

XFC500-P (Para bomba e ventilador)
XiChi
Trifásico 380V ~ 480V, 50/60Hz
Motor assíncrono
7,5 ~ 450kW
VFD de controle vetorial aberto.É usado para acionar ventiladores, bombas d'água, máquinas têxteis, máquinas-ferramentas e diversos equipamentos de produção automatizados.
Modelos de 160kW - 450kW com reator CC integrado.
Suporta métodos de instalação montados na parede, embutidos, lado a lado, superior e inferior e outros.
Expansão flexível da função de aplicação, incluindo principalmente placa de expansão IO, placa de expansão PLC.
Expansão de comunicação rica, CANopen, Profibus, EtherCAT e outras placas de expansão de comunicação podem ser conectadas através da interface de expansão.
O teclado de operação LED pode ser conectado externamente.
1. Motor superior e desempenho de proteção
• Função de autoaprendizagem de parâmetros do motor de alta precisão
• Controle vetorial de malha aberta de alto desempenho
• Sobretensão estável, controle de bloqueio de sobrecorrente, reduzindo o número de falhas
• Função eficiente de proteção contra falha de energia instantânea
2. Projeto de alta confiabilidade
• Projeto eletromecânico colaborativo para garantir a estreita cooperação entre componentes eletrônicos e peças estruturais;
• O projeto preciso de simulação térmica garante a melhor eficiência de dissipação de calor do produto;
• Excelente design EMC (Compatibilidade Eletromagnética) para reduzir interferência harmônica;
• Mais de 100 testes rigorosos de sistemas para garantir o alto desempenho e alta qualidade dos produtos;
• A verificação do aumento de temperatura de toda a máquina garante a operação segura do produto.
3. Aplicação flexível
• A expansão da função de múltiplas aplicações aumenta a aplicabilidade do produto;
• Ampla expansão de comunicação para atender aos requisitos de controle de rede de diferentes fieldbuses;
• Teclado LED de alto desempenho, botão shuttle, display claro e fácil operação;
• Suporta barramento CC comum e fonte de alimentação CC;
• Aterramento do capacitor de segurança EMC (opcional);
Designation (ou seja, XFC500-3P4-7K50-P-BEN-20) | Descrição |
XFC500 | Código de produto da série do inversor CA de baixa tensão Xichi |
3P4 | Especificações de alimentação 3P4 = trifásico, 400V |
7K50 | Potência do motor adaptada 7K50 = 7,5kW 450K = 450kW |
P | Para aplicações em bombas de água e ventiladores |
B | Unidade de freio B: Unidade de frenagem integrada N: sem unidade de frenagem |
E | Painel de operacoes E: LED C: LCD N: sem painel de operação |
N | Reator de saída L: com reator de saída N: sem reator de saída |
2 | Grau de proteção IP 2 = IP20 |
0 | Código de projeto 0: Máquina padrão 1-Z: Máquina fora do padrão |
Item | Parâmetro | |
Fonte de energia
| Tensão nominal de alimentação | trifásico 380V ~ 480V |
Flutuações de tensão permitidas | -15%~+10% | |
Frequência nominal de fornecimento | 50/60Hz | |
Flutuações de frequência permitidas | ±5% | |
Saída
| Tensão máxima de saída | Trifásico 380V~480V Vá atrás da tensão de entrada |
Frequência máxima de saída | 500Hz | |
Frequência da portadora | 0,5 ~ 16kHz (ajuste automático de acordo com a temperatura, e a faixa de ajuste difere para diferentes modelos) | |
Capacidade de sobrecarga | 120% com classificação atual de 60 anos; 150% de corrente nominal 3s. | |
Funções básicas
| Resolução de configuração de frequência | Configuração digital: 0,01 Hz Configuração analógica: frequência máxima × 0,025% |
Modo de controle | Controle vetorial de malha aberta (SVC) Controle V/F | |
Torque de tração | 0,3 Hz/150% (SVC) | |
Faixa de velocidade | 1: 200 (SVC) | |
Precisão de estabilização de velocidade | ±0,5% (SVC) | |
Aumento de torque | Aumento de torque automático Aumento de torque manual 0,1% ~ 30,0% | |
Curva V/F | Três caminhos: tipo linear; tipo multiponto; Curva V/F de enésima potência (n=1,2, 1,4, 1,6, 1,8, 2) | |
Curva de aceleração e desaceleração | Aceleração e desaceleração linear ou em curva S; Quatro tipos de tempo de aceleração e desaceleração. Faixa ajustável 0,0 ~ 6500,0S | |
Frenagem CC | Frequência de frenagem DC: 0,00 Hz ~ frequência máxima Tempo de frenagem: 0,0s ~ 36,0s Valor atual da ação de frenagem: 0,0% ~ 100,0% | |
Controle de corrida | Faixa de frequência de corrida: 0,00 Hz ~ 50,00 Hz Aceleração de jog - tempo de desaceleração: 0,0s ~ 6500,0s | |
PLC simples, operação de velocidade em vários estágios | Operação de velocidade de até 16 estágios via PLC integrado ou terminal de controle | |
PID integrado | Implementando controle de malha fechada em aplicações de controle de processo | |
Controle de bloqueio de sobretensão e sobrecorrente | Limite automaticamente a corrente e a tensão durante a operação para evitar desligamento por falha devido a sobrecorrente e sobretensão frequentes | |
Função de limitação de corrente rápida | Reduza o desligamento por falha de sobrecorrente para garantir a operação normal do conversor de frequência | |
Interface de controle
| Entrada digital | 5 entradas digitais multifuncionais. Um dos quais suporta função de entrada de pulso máxima de 100kHz |
Entrada analógica | 2 entradas analógicas. Ambos suportam entrada analógica de 0 ~ 10 V ou 0 ~ 20 mA, tensão de comutação ou entrada de corrente via jumper | |
Saída digital | 2 saídas digitais em coletor aberto. Um dos quais suporta saída de onda quadrada máxima de 100 KHz | |
Saída analógica | 1 saída analógica. Suporta saída analógica de 0 ~ 10V ou 0 ~ 20mA, interruptor de tensão ou saída de corrente via jumper | |
Saída de relé | Saída de relé de 1 canal, incluindo 1 contato normalmente aberto, 1 contato normalmente fechado | |
Interface de comunicação padrão | Interface de comunicação RS485 de 1 canal | |
Interface de expansão | Interface de expansão de função | Conectável à placa de expansão IO, placa de expansão programável PLC, etc. |
Painel de operacoes
| Visor digital LED | Exibição de 5 dígitos de parâmetros e configurações |
Luz indicadora | 4 indicações de status, 3 indicações de unidade | |
Função do botão | 5 botões de função, incluindo 1 botão multifuncional.A função pode ser configurada através do parâmetro P0 - 00 | |
Botão de transporte | Adicione, menos e confirme | |
Cópia de parâmetro | Parâmetros rápidos de upload e download | |
Função protetora | Proteção básica | Perda de fase de entrada e saída, sobretensão, subtensão, superaquecimento, sobrecarga, sobrecorrente, curto-circuito, limitação de tensão e corrente, limitação rápida de corrente e outras funções de proteção |
Ambiente
| Condição de operação | Interior, sem poeira e óleo condutores, etc. |
Temperatura ambiente operacional | -10°C ~ +40°C (40°C ~ 50°C, redução de 1,5% para cada aumento de 1°C na temperatura | |
Umidade | Menos de 95% UR, sem condensação | |
Altitude de Operação | Sem desclassificação abaixo de 1.000 m, redução de 1% para cada elevação de 100 m acima de 1.000 m (<=1000m sem desclassificação, >1000m com redução de corrente de 1% por 100m) | |
Temperatura ambiente para armazenamento | -20℃ ~ +60℃ | |
Vibração | Menos de 5,9m/s⊃2; (0,6g) | |
Método de instalação Modo de montagem | Instalação na parede ou embutida no gabinete (É necessário escolher os acessórios de instalação apropriados) | |
Grau de proteção IP | IP20 |
Modelo XFC500-3P4-**** P | Potência do motor | Capacidade nominal de entrada kVA | Corrente de entrada nominal A | Corrente de saída nominal A | |
7K50P | 7,5 kW | 10,1 cv | 14 | 21 | 17 |
11K0P | 11kW | 14,8 cv | 20 | 30 | 25 |
15K0P | 15kW | 20,1 cv | 27 | 41 | 33 |
18K5P | 18,5 kW | 24,8 cv | 33 | 50 | 40 |
22K0P | 22kW | 29,5 cv | 38 | 57 | 45 |
30K0P | 30kW | 40,2 cv | 51 | 77 | 61 |
37K0P | 37kW | 49,6 cv | 62 | 94 | 74 |
45K0P | 45kW | 60,3 cv | 75 | 114 | 90 |
55K0P | 55kW | 73,8 cv | 91 | 138 | 109 |
75K0P | 75kW | 100,6 cv | 123 | 187 | 147 |
90K0P | 90kW | 120,7 cv | 147 | 223 | 176 |
110 mil P | 110kW | 147,5 cv | 179 | 271 | 211 |
132KP | 132kW | 177,0 cv | 167 | 253 | 253 |
160 mil P | 160kW | 214,6 cv | 201 | 306 | 303 |
185 mil P | 185kW | 248,1 cv | 233 | 353 | 350 |
200 mil P | 200kW | 268,2 cv | 250 | 380 | 378 |
220 mil P | 220kW | 295,0 cv | 275 | 418 | 416 |
250 mil P | 250kW | 335,3 cv | 312 | 474 | 467 |
280 mil P | 280kW | 375,5 cv | 350 | 531 | 522 |
315 mil P | 315kW | 422,4 cv | 393 | 597 | 588 |
355 mil P | 355kW | 476,1 cv | 441 | 669 | 659 |
400 mil P | 400kW | 536,4 cv | 489 | 743 | 732 |
450 mil P | 450kW | 603,5 cv | 550 | 835 | 822 |
Observação: entre em contato com nossa equipe de vendas para seleção de modelos de 500K e superiores.
Tipos de montagem: Instalação em máquina única
XFC500-3P4-**** P | Folga de montagem (mm) | |
7K50P ~ 18K5P | A1 ≥ 150 | B1 ≥ 10 |
22K0P ~ 185KP | A1 ≥ 150 | B1 ≥ 30 |
XFC500-3P4-**** P | Folga de montagem (mm) | |||
200 KP ~ 450 KP | A1 ≥ 150 | B1 ≥ 10 | B2 ≥ 20 | C1 ≥ 20 |
Tipos de montagem: Instalação lado a lado
XFC500-3P4-**** P | Folga de montagem (mm) | ||
7K50P ~ 18K5P | A1 ≥ 150 | B1 ≥ 10 | C1 ≥ 10 |
22K0P ~ 185KP | A1 ≥ 150 | B1 ≥ 30 | C1 ≥ 10 |
Tipos de montagem: Instalação vertical para cima e para baixo
XFC500-3P4-**** P | Folga de montagem (mm) |
7K50P ~ 18K5P | D1 ≥ 300 |
22K0P ~ 185KP | D1 ≥ 400 |
Modelo | W | H | D | w | h | h1 | d | t | Parafusos de fixação | Peso líquido |
XFC500-3P4-7K50P-BEN-20 | 140 | 268 | 185 | 100 | 259 | 240 | 180 | 1.5 | M5 | 3,2 kg/7,1 lb |
XFC500-3P4-11K0P-BEN-20 | ||||||||||
XFC500-3P4-15K0P-BEN-20 | 170 | 318 | 225 | 125 | 309 | 290 | 220 | 5kg/11lb | ||
XFC500-3P4-18K5P-BEN-20 | ||||||||||
XFC500-3P4-22K0P-BEN-20 | 190 | 348 | 245 | 150 | 339 | 320 | 240 | 6 kg/13,2 lb | ||
XFC500-3P4-30K0P-BEN-20 |
Modelo | W | H | D | w | h | h1 | d | t | Parafusos de fixação | Peso líquido |
XFC500-3P4-37K0P-BEN-20 | 260 | 500 | 260 | 200 | 478 | 450 | 255 | 1.5 | M6 | 17 kg/37,5 lb |
XFC500-3P4-45K0P-BEN-20 | ||||||||||
XFC500-3P4-55K0P-BEN-20 | 295 | 570 | 307 | 200 | 550 | 520 | 302 | 2 | M8 | 22 kg/48,5 lb |
XFC500-3P4-75K0P-BEN-20 | ||||||||||
XFC500-3P4-90K0P-BEN-20 | 350 | 661 | 350 | 250 | 634 | 611 | 345 | 2 | M10 | 48 kg/105,8 lb |
XFC500-3P4-110K0P-BEN-20 | ||||||||||
XFC500-3P4-132KP-BEN-20 | ||||||||||
XFC500-3P4-160KP-BEN-20 | 450 | 850 | 355 | 300 | 824 | 800 | 350 | 2 | M10 | 91 kg/200,7 lb |
XFC500-3P4-185KP-BEN-20 |
Modelo | W | H | D | w | h | h1 | h2 | d | W1 | Parafusos de fixação | Peso líquido |
XFC500-3P4-200KP-BEN-20 | 340 | 121 | 560 | 200 | 1150 | 1180 | 53 | 545 | 400 | M12 | 210 kg/463,1 lb |
XFC500-3P4-220KP-BEN-20 | |||||||||||
XFC500-3P4-250KP-BEN-20 | |||||||||||
XFC500-3P4-280KP-BEN-20 | |||||||||||
XFC500-3P4-315KP-BEN-20 | |||||||||||
XFC500-3P4-355KP-BEN-20 | 340 | 1445 | 560 | 200 | 1375 | 1410 | 56 | 545 | 400 | 245 kg/540,2 lb | |
XFC500-3P4-400KP-BEN-20 | |||||||||||
XFC500-3P4-450KP-BEN-20 |
Este conversor de frequência foi testado de acordo com IEC61800-5-1:2007 e confirmado em conformidade com a Diretiva de Baixa Tensão.
Este conversor de frequência está em conformidade com a Diretiva de Baixa Tensão e a Diretiva EMC e possui a marcação CE.
Este conversor de frequência foi testado de acordo com a norma europeia EN61800-3:2004 para confirmar a conformidade com a Diretiva EMC.
Os conversores de frequência da série XFC500 estão em conformidade com a diretiva europeia EMC e são adequados para o segundo ambiente.
Segundo ambiente: O segundo ambiente inclui outras instalações que não as directamente ligadas à rede de baixa tensão que alimenta edifícios residenciais.
Este conversor de frequência foi testado de acordo com a Restrição de Substâncias Perigosas 2011/65/UE e confirmado como compatível com RoHS.
Certificado de conformidade CE XFC500 e 550 VFD LVD-XiChiElectric.pdf
Certificado de conformidade CE XFC500 e 550 VFD EMC-XiChiElectric.pdf
Atestado de conformidade VFD XFC500 e 550 RoHS-XiChiElectric.pdf

Modelos de 160kW - 450kW com reator CC integrado.
Suporta métodos de instalação montados na parede, embutidos, lado a lado, superior e inferior e outros.
Expansão flexível da função de aplicação, incluindo principalmente placa de expansão IO, placa de expansão PLC.
Expansão de comunicação rica, CANopen, Profibus, EtherCAT e outras placas de expansão de comunicação podem ser conectadas através da interface de expansão.
O teclado de operação LED pode ser conectado externamente.
1. Motor superior e desempenho de proteção
• Função de autoaprendizagem de parâmetros do motor de alta precisão
• Controle vetorial de malha aberta de alto desempenho
• Sobretensão estável, controle de bloqueio de sobrecorrente, reduzindo o número de falhas
• Função eficiente de proteção contra falha de energia instantânea
2. Projeto de alta confiabilidade
• Projeto eletromecânico colaborativo para garantir a estreita cooperação entre componentes eletrônicos e peças estruturais;
• O projeto preciso de simulação térmica garante a melhor eficiência de dissipação de calor do produto;
• Excelente design EMC (Compatibilidade Eletromagnética) para reduzir interferência harmônica;
• Mais de 100 testes rigorosos de sistemas para garantir o alto desempenho e alta qualidade dos produtos;
• A verificação do aumento de temperatura de toda a máquina garante a operação segura do produto.
3. Aplicação flexível
• A expansão da função de múltiplas aplicações aumenta a aplicabilidade do produto;
• Ampla expansão de comunicação para atender aos requisitos de controle de rede de diferentes fieldbuses;
• Teclado LED de alto desempenho, botão shuttle, display claro e fácil operação;
• Suporta barramento CC comum e fonte de alimentação CC;
• Aterramento do capacitor de segurança EMC (opcional);
Designation (ou seja, XFC500-3P4-7K50-P-BEN-20) | Descrição |
XFC500 | Código de produto da série do inversor CA de baixa tensão Xichi |
3P4 | Especificações de alimentação 3P4 = trifásico, 400V |
7K50 | Potência do motor adaptada 7K50 = 7,5kW 450K = 450kW |
P | Para aplicações em bombas de água e ventiladores |
B | Unidade de freio B: Unidade de frenagem integrada N: sem unidade de frenagem |
E | Painel de operacoes E: LED C: LCD N: sem painel de operação |
N | Reator de saída L: com reator de saída N: sem reator de saída |
2 | Grau de proteção IP 2 = IP20 |
0 | Código de projeto 0: Máquina padrão 1-Z: Máquina fora do padrão |
Item | Parâmetro | |
Fonte de energia
| Tensão nominal de alimentação | trifásico 380V ~ 480V |
Flutuações de tensão permitidas | -15%~+10% | |
Frequência nominal de fornecimento | 50/60Hz | |
Flutuações de frequência permitidas | ±5% | |
Saída
| Tensão máxima de saída | Trifásico 380V~480V Vá atrás da tensão de entrada |
Frequência máxima de saída | 500Hz | |
Frequência da portadora | 0,5 ~ 16kHz (ajuste automático de acordo com a temperatura, e a faixa de ajuste difere para diferentes modelos) | |
Capacidade de sobrecarga | 120% com classificação atual de 60 anos; 150% de corrente nominal 3s. | |
Funções básicas
| Resolução de configuração de frequência | Configuração digital: 0,01 Hz Configuração analógica: frequência máxima × 0,025% |
Modo de controle | Controle vetorial de malha aberta (SVC) Controle V/F | |
Torque de tração | 0,3 Hz/150% (SVC) | |
Faixa de velocidade | 1: 200 (SVC) | |
Precisão de estabilização de velocidade | ±0,5% (SVC) | |
Aumento de torque | Aumento de torque automático Aumento de torque manual 0,1% ~ 30,0% | |
Curva V/F | Três caminhos: tipo linear; tipo multiponto; Curva V/F de enésima potência (n=1,2, 1,4, 1,6, 1,8, 2) | |
Curva de aceleração e desaceleração | Aceleração e desaceleração linear ou em curva S; Quatro tipos de tempo de aceleração e desaceleração. Faixa ajustável 0,0 ~ 6500,0S | |
Frenagem CC | Frequência de frenagem DC: 0,00 Hz ~ frequência máxima Tempo de frenagem: 0,0s ~ 36,0s Valor atual da ação de frenagem: 0,0% ~ 100,0% | |
Controle de corrida | Faixa de frequência de corrida: 0,00 Hz ~ 50,00 Hz Aceleração de jog - tempo de desaceleração: 0,0s ~ 6500,0s | |
PLC simples, operação de velocidade em vários estágios | Operação de velocidade de até 16 estágios via PLC integrado ou terminal de controle | |
PID integrado | Implementando controle de malha fechada em aplicações de controle de processo | |
Controle de bloqueio de sobretensão e sobrecorrente | Limite automaticamente a corrente e a tensão durante a operação para evitar desligamento por falha devido a sobrecorrente e sobretensão frequentes | |
Função de limitação de corrente rápida | Reduza o desligamento por falha de sobrecorrente para garantir a operação normal do conversor de frequência | |
Interface de controle
| Entrada digital | 5 entradas digitais multifuncionais. Um dos quais suporta função de entrada de pulso máxima de 100kHz |
Entrada analógica | 2 entradas analógicas. Ambos suportam entrada analógica de 0 ~ 10 V ou 0 ~ 20 mA, tensão de comutação ou entrada de corrente via jumper | |
Saída digital | 2 saídas digitais em coletor aberto. Um dos quais suporta saída de onda quadrada máxima de 100 KHz | |
Saída analógica | 1 saída analógica. Suporta saída analógica de 0 ~ 10V ou 0 ~ 20mA, interruptor de tensão ou saída de corrente via jumper | |
Saída de relé | Saída de relé de 1 canal, incluindo 1 contato normalmente aberto, 1 contato normalmente fechado | |
Interface de comunicação padrão | Interface de comunicação RS485 de 1 canal | |
Interface de expansão | Interface de expansão de função | Conectável à placa de expansão IO, placa de expansão programável PLC, etc. |
Painel de operacoes
| Visor digital LED | Exibição de 5 dígitos de parâmetros e configurações |
Luz indicadora | 4 indicações de status, 3 indicações de unidade | |
Função do botão | 5 botões de função, incluindo 1 botão multifuncional.A função pode ser configurada através do parâmetro P0 - 00 | |
Botão de transporte | Adicione, menos e confirme | |
Cópia de parâmetro | Parâmetros rápidos de upload e download | |
Função protetora | Proteção básica | Perda de fase de entrada e saída, sobretensão, subtensão, superaquecimento, sobrecarga, sobrecorrente, curto-circuito, limitação de tensão e corrente, limitação rápida de corrente e outras funções de proteção |
Ambiente
| Condição de operação | Interior, sem poeira e óleo condutores, etc. |
Temperatura ambiente operacional | -10°C ~ +40°C (40°C ~ 50°C, redução de 1,5% para cada aumento de 1°C na temperatura | |
Umidade | Menos de 95% UR, sem condensação | |
Altitude de Operação | Sem desclassificação abaixo de 1.000 m, redução de 1% para cada elevação de 100 m acima de 1.000 m (<=1000m sem desclassificação, >1000m com redução de corrente de 1% por 100m) | |
Temperatura ambiente para armazenamento | -20℃ ~ +60℃ | |
Vibração | Menos de 5,9m/s⊃2; (0,6g) | |
Método de instalação Modo de montagem | Instalação na parede ou embutida no gabinete (É necessário escolher os acessórios de instalação apropriados) | |
Grau de proteção IP | IP20 |
Modelo XFC500-3P4-**** P | Potência do motor | Capacidade nominal de entrada kVA | Corrente de entrada nominal A | Corrente de saída nominal A | |
7K50P | 7,5 kW | 10,1 cv | 14 | 21 | 17 |
11K0P | 11kW | 14,8 cv | 20 | 30 | 25 |
15K0P | 15kW | 20,1 cv | 27 | 41 | 33 |
18K5P | 18,5 kW | 24,8 cv | 33 | 50 | 40 |
22K0P | 22kW | 29,5 cv | 38 | 57 | 45 |
30K0P | 30kW | 40,2 cv | 51 | 77 | 61 |
37K0P | 37kW | 49,6 cv | 62 | 94 | 74 |
45K0P | 45kW | 60,3 cv | 75 | 114 | 90 |
55K0P | 55kW | 73,8 cv | 91 | 138 | 109 |
75K0P | 75kW | 100,6 cv | 123 | 187 | 147 |
90K0P | 90kW | 120,7 cv | 147 | 223 | 176 |
110 mil P | 110kW | 147,5 cv | 179 | 271 | 211 |
132KP | 132kW | 177,0 cv | 167 | 253 | 253 |
160 mil P | 160kW | 214,6 cv | 201 | 306 | 303 |
185 mil P | 185kW | 248,1 cv | 233 | 353 | 350 |
200 mil P | 200kW | 268,2 cv | 250 | 380 | 378 |
220 mil P | 220kW | 295,0 cv | 275 | 418 | 416 |
250 mil P | 250kW | 335,3 cv | 312 | 474 | 467 |
280 mil P | 280kW | 375,5 cv | 350 | 531 | 522 |
315 mil P | 315kW | 422,4 cv | 393 | 597 | 588 |
355 mil P | 355kW | 476,1 cv | 441 | 669 | 659 |
400 mil P | 400kW | 536,4 cv | 489 | 743 | 732 |
450 mil P | 450kW | 603,5 cv | 550 | 835 | 822 |
Observação: entre em contato com nossa equipe de vendas para seleção de modelos de 500K e superiores.
Tipos de montagem: Instalação em máquina única
XFC500-3P4-**** P | Folga de montagem (mm) | |
7K50P ~ 18K5P | A1 ≥ 150 | B1 ≥ 10 |
22K0P ~ 185KP | A1 ≥ 150 | B1 ≥ 30 |
XFC500-3P4-**** P | Folga de montagem (mm) | |||
200 KP ~ 450 KP | A1 ≥ 150 | B1 ≥ 10 | B2 ≥ 20 | C1 ≥ 20 |
Tipos de montagem: Instalação lado a lado
XFC500-3P4-**** P | Folga de montagem (mm) | ||
7K50P ~ 18K5P | A1 ≥ 150 | B1 ≥ 10 | C1 ≥ 10 |
22K0P ~ 185KP | A1 ≥ 150 | B1 ≥ 30 | C1 ≥ 10 |
Tipos de montagem: Instalação vertical para cima e para baixo
XFC500-3P4-**** P | Folga de montagem (mm) |
7K50P ~ 18K5P | D1 ≥ 300 |
22K0P ~ 185KP | D1 ≥ 400 |
Modelo | W | H | D | w | h | h1 | d | t | Parafusos de fixação | Peso líquido |
XFC500-3P4-7K50P-BEN-20 | 140 | 268 | 185 | 100 | 259 | 240 | 180 | 1.5 | M5 | 3,2 kg/7,1 lb |
XFC500-3P4-11K0P-BEN-20 | ||||||||||
XFC500-3P4-15K0P-BEN-20 | 170 | 318 | 225 | 125 | 309 | 290 | 220 | 5kg/11lb | ||
XFC500-3P4-18K5P-BEN-20 | ||||||||||
XFC500-3P4-22K0P-BEN-20 | 190 | 348 | 245 | 150 | 339 | 320 | 240 | 6 kg/13,2 lb | ||
XFC500-3P4-30K0P-BEN-20 |
Modelo | W | H | D | w | h | h1 | d | t | Parafusos de fixação | Peso líquido |
XFC500-3P4-37K0P-BEN-20 | 260 | 500 | 260 | 200 | 478 | 450 | 255 | 1.5 | M6 | 17 kg/37,5 lb |
XFC500-3P4-45K0P-BEN-20 | ||||||||||
XFC500-3P4-55K0P-BEN-20 | 295 | 570 | 307 | 200 | 550 | 520 | 302 | 2 | M8 | 22 kg/48,5 lb |
XFC500-3P4-75K0P-BEN-20 | ||||||||||
XFC500-3P4-90K0P-BEN-20 | 350 | 661 | 350 | 250 | 634 | 611 | 345 | 2 | M10 | 48 kg/105,8 lb |
XFC500-3P4-110K0P-BEN-20 | ||||||||||
XFC500-3P4-132KP-BEN-20 | ||||||||||
XFC500-3P4-160KP-BEN-20 | 450 | 850 | 355 | 300 | 824 | 800 | 350 | 2 | M10 | 91 kg/200,7 lb |
XFC500-3P4-185KP-BEN-20 |
Modelo | W | H | D | w | h | h1 | h2 | d | W1 | Parafusos de fixação | Peso líquido |
XFC500-3P4-200KP-BEN-20 | 340 | 121 | 560 | 200 | 1150 | 1180 | 53 | 545 | 400 | M12 | 210 kg/463,1 lb |
XFC500-3P4-220KP-BEN-20 | |||||||||||
XFC500-3P4-250KP-BEN-20 | |||||||||||
XFC500-3P4-280KP-BEN-20 | |||||||||||
XFC500-3P4-315KP-BEN-20 | |||||||||||
XFC500-3P4-355KP-BEN-20 | 340 | 1445 | 560 | 200 | 1375 | 1410 | 56 | 545 | 400 | 245 kg/540,2 lb | |
XFC500-3P4-400KP-BEN-20 | |||||||||||
XFC500-3P4-450KP-BEN-20 |
Este conversor de frequência foi testado de acordo com IEC61800-5-1:2007 e confirmado em conformidade com a Diretiva de Baixa Tensão.
Este conversor de frequência está em conformidade com a Diretiva de Baixa Tensão e a Diretiva EMC e possui a marcação CE.
Este conversor de frequência foi testado de acordo com a norma europeia EN61800-3:2004 para confirmar a conformidade com a Diretiva EMC.
Os conversores de frequência da série XFC500 estão em conformidade com a diretiva europeia EMC e são adequados para o segundo ambiente.
Segundo ambiente: O segundo ambiente inclui outras instalações que não as directamente ligadas à rede de baixa tensão que alimenta edifícios residenciais.
Este conversor de frequência foi testado de acordo com a Restrição de Substâncias Perigosas 2011/65/UE e confirmado como compatível com RoHS.
Certificado de conformidade CE XFC500 e 550 VFD LVD-XiChiElectric.pdf
Certificado de conformidade CE XFC500 e 550 VFD EMC-XiChiElectric.pdf
Atestado de conformidade VFD XFC500 e 550 RoHS-XiChiElectric.pdf
