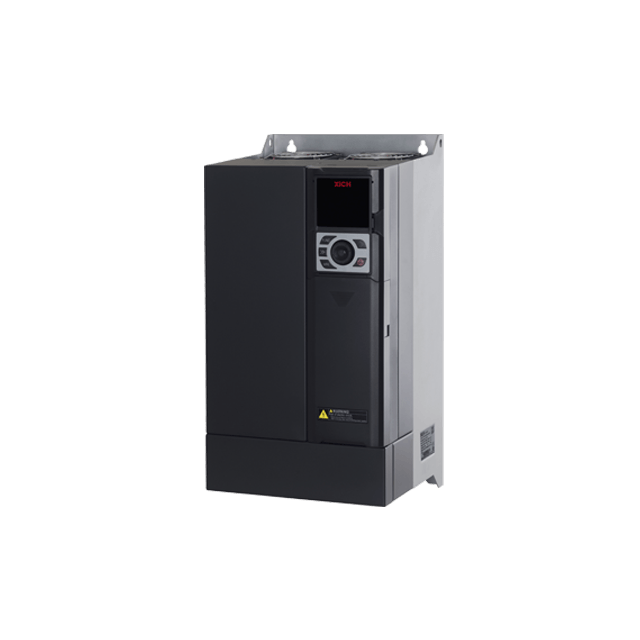

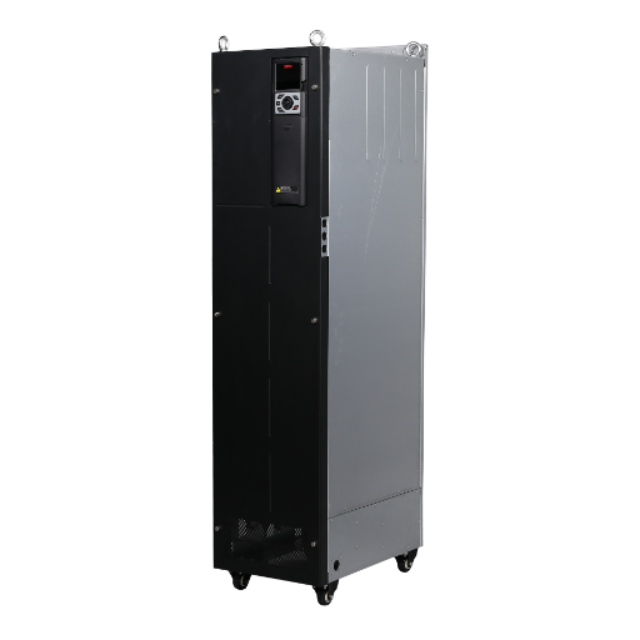

Conversor de frequência de uso geral XFC500, trifásico 380-480 V

O VFD da série XFC500 é um conversor de frequência do tipo controle vetorial de malha aberta.
✔Modelo universal, que pode ser aplicado em uma ampla gama.
✔Expansão flexível da função de aplicação, incluindo principalmente cartão de expansão IO, cartão de expansão PLC.
✔Cartões de expansão de comunicação (CANopen, Profibus, EtherCAT, etc.) podem ser conectados através da interface de expansão.
✔Modelos de 132KG e superiores com reator DC integrado.

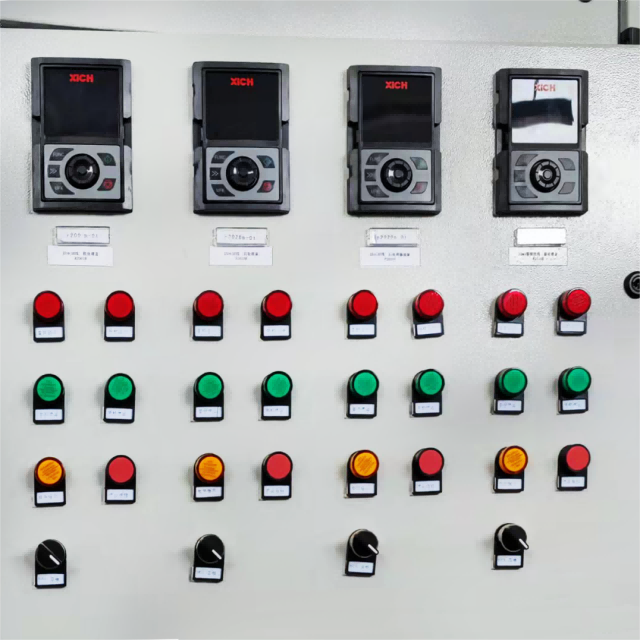

✔Teclado de operação de LED externo pode ser introduzido.
✔Todas as séries suportam barramento DC comum e fonte de alimentação DC.
✔Suporte montado na parede, embutido, paralelo, para cima e para baixo e outros métodos de instalação.

Status de disponibilidade:


Inquérito Adicionar a cesta

Modelo: XFC500-G (uso geral)
Marca do Produto: XiChi
Tensão de Alimentação: Trifásico 380 V ~ 480 V, 50/60 Hz
Motor aplicável: motor assíncrono
Potência do motor: 1,5 ~ 450kW
Inscrição: VFD de controle vetorial de uso geral.É usado para acionar ventiladores, bombas de água, máquinas têxteis, máquinas-ferramentas e vários equipamentos de produção automatizados.

Detalhes do inversor de frequência variável XFC500

Descrição do XFC500 VFD
Principais características
Designação do tipo
Especificações
Todos os modelos de XFC500
Montagem e Liberação
Desenhos de Dimensões
Certificado de conformidade

Descrição do XFC500 VFD

O inversor de frequência variável (VFD) da série XFC500 usa DSP (processadores de sinal digital) de alto desempenho como núcleo de controle e aplica algoritmo de controle vetorial sem sensor de velocidade de excelente desempenho para obter controle e regulação precisos de motores assíncronos.As funções de expansão flexíveis e diversificadas e o design de alta confiabilidade atendem aos requisitos de uma variedade de aplicações e ambientes.

Características principais do XFC500

1. Desempenho superior de acionamento e proteção do motor

• Função de autoaprendizagem de parâmetros do motor de alta precisão

• Controle vetorial de malha aberta de alto desempenho

• Sobretensão estável, controle de parada de sobrecorrente, reduzindo o número de falhas

• Função de proteção de falha de energia instantânea eficiente

2. Projeto de alta confiabilidade

• Projeto colaborativo eletromecânico para garantir a estreita cooperação entre componentes eletrônicos e peças estruturais;

• O design de simulação térmica precisa garante a melhor eficiência de dissipação de calor do produto;

• Excelente design EMC (Compatibilidade Eletromagnética) para reduzir a interferência harmônica;

• Mais de 100 testes de sistema rigorosos para garantir o alto desempenho e alta qualidade dos produtos;

• A verificação do aumento de temperatura de toda a máquina garante a operação segura do produto.

3. Aplicação flexível

• A expansão da função de múltiplas aplicações aumenta a aplicabilidade do produto;

• Ampla expansão de comunicação para atender aos requisitos de controle de rede de diferentes fieldbuses;

• Teclado de LED de alto desempenho, botão de transferência, visor nítido e fácil operação;

• Suporta barramento DC comum e fonte de alimentação DC;

• Aterramento do capacitor de segurança EMC (opcional);

• Vários métodos de instalação - consulte o diagrama de instalação do produto para obter detalhes.

Designação de tipo de VFD da série XFC500

Designation (ou seja, XFC500-3P4-5K50-G-BEN-20)	Descrição
XFC500	Código de produto da série de conversores de frequência de baixa tensão Xichi
3P4	Especificações de energia 3P4 = 3 fases, 400V
5K50	Potência do motor adaptada 5K50 = 5,5kW 450K = 450kW
G	Modelo de uso geral
B	Unidade de frenagem B: Unidade de frenagem integrada N: sem unidade de frenagem
E	Painel de operacoes E: LED C: LCD N: sem painel de operação
N	Reator de saída L: com reator de saída N: sem reator de saída
2	grau de proteção IP 2 = IP20
0	Código de design 0: máquina padrão 1-Z: Máquina fora do padrão

Especificações

Item		Parâmetro
Fonte de energia	Tensão de alimentação nominal	trifásico 380V ~ 480V
	Flutuações de tensão permitidas	-15％~+10％
	Frequência de alimentação nominal	50/60 Hz
	Flutuações de frequência permitidas	±5％
Saída	Tensão máxima de saída	Trifásico 380V~480V Vá atrás da tensão de entrada
	Frequência máxima de saída	500 Hz
	Frequência portadora	0,5 ~ 16kHz (ajuste automático de acordo com a temperatura, e a faixa de ajuste difere para diferentes modelos)
	capacidade de sobrecarga	150% corrente nominal 60s; 180% de corrente nominal 3s.
Funções básicas	Resolução de configuração de frequência	Configuração digital: 0,01 Hz Configuração analógica: frequência máxima × 0,025%
	Modo de controle	Controle vetorial de malha aberta (SVC) Controle V/F
	Torque de tração	0,3Hz/150％(SVC)
	Faixa de velocidade	1: 200 (SVC)
	Precisão de estabilização de velocidade	±0,5％(SVC)
	Aumento de torque	Aumento de torque automático Aumento de torque manual 0,1% ~ 30,0%
	Curva V/F	Três caminhos: tipo linear; tipo multiponto; Curva V/F de N-ésima potência (n=1,2, 1,4, 1,6, 1,8, 2)
	Curva de aceleração e desaceleração	Aceleração e desaceleração linear ou em curva S; Quatro tipos de tempo de aceleração e desaceleração. Faixa ajustável 0,0~6500,0S
	Frenagem CC	Frequência de frenagem CC: 0,00 Hz ~ frequência máxima Tempo de frenagem: 0,0s ~ 36,0s Valor atual da ação de frenagem: 0,0% ~ 100,0%
	Controle de corrida	Faixa de frequência de jogging: 0,00 Hz ~ 50,00 Hz Tempo de aceleração-desaceleração Jog: 0,0s ~ 6500,0s
	PLC simples, operação de velocidade em vários estágios	Operação de velocidade de até 16 estágios via PLC integrado ou terminal de controle
	PID integrado	Implementando controle de malha fechada em aplicações de controle de processo
	Controle de parada de sobretensão e sobrecorrente	Limite automaticamente a corrente e a tensão durante a operação para evitar o desligamento por falha devido a sobrecorrente e sobretensão frequentes
	Função de limitação de corrente rápida	Reduza o desligamento por falha de sobrecorrente para garantir a operação normal do conversor de frequência
interface de controle	Entrada digital	5 entradas digitais multifuncionais. Um dos quais suporta função de entrada de pulso máxima de 100kHz
	Entrada analógica	2 entradas analógicas. Ambos suportam entrada analógica de 0 ~ 10V ou 0 ~ 20mA, tensão de comutação ou entrada de corrente via jumper
	Saída digital	2 saídas digitais de coletor aberto. Um dos quais suporta saída de onda quadrada máxima de 100KHz
	Saída analógica	1 saída analógica. Compatível com saída analógica de 0 ~ 10V ou 0 ~ 20mA, tensão de comutação ou saída de corrente via jumper
	saída de relé	Saída de relé de 1 canal, incluindo 1 contato normalmente aberto, 1 contato normalmente fechado
	Interface de comunicação padrão	Interface de comunicação RS485 de 1 canal
interface de expansão	Interface de expansão de funções	Conectável ao cartão de expansão IO, cartão de expansão programável PLC, etc.
Painel de operacoes	visor digital LED	Exibição de 5 dígitos de parâmetros e configurações
	Luz indicadora	4 indicações de status, 3 indicações de unidade
	função do botão	5 botões de função, incluindo 1 botão multifuncional.A função pode ser configurada através do parâmetro P0 - 00
	botão de transporte	Adicionar, menos e confirmar
	cópia de parâmetro	Parâmetros de upload e download rápidos
função de proteção	Proteção básica	Perda de fase de entrada e saída, sobretensão, subtensão, superaquecimento, sobrecarga, sobrecorrente, curto-circuito, limitação de tensão e corrente, limitação rápida de corrente e outras funções de proteção
Ambiente	condição de operação	Interior, sem poeira condutora e óleo, etc.
	Temperatura ambiente operacional	-10°C ~ +40°C (40°C ~ 50°C, redução de 1,5% para cada aumento de 1°C na temperatura
	Umidade	Menos de 95% de umidade relativa, sem condensação
	Altitude de Operação	Sem redução abaixo de 1000m, redução de 1% para cada elevação de 100m acima de 1000m (<=1000m sem redução, >1000m com redução de corrente de 1% por 100m)
	Temperatura ambiente para armazenamento	-20℃ ~ +60℃
	Vibração	Menos de 5,9 m/s² (0,6 g)
	Método de instalação Modo de montagem	Instalação de parede ou embutida no armário (Precisa escolher os acessórios de instalação apropriados)
	grau de proteção IP	IP20

XFC500 VFD para motor 1,5~450kW/2,0~604hp

Modelo XFC500-3P4-G	Potência do motor		Capacidade nominal de entrada kVA	Corrente nominal de entrada A	Corrente nominal de saída A
1K50 G	1,5 kW	2.0hp	3.2	4.8	4
2K20G	2,2 kW	3,0 cv	4.5	6.8	5.6
4K00G	4kW	5,4cv	7.9	12	9.7
5K50G	5,5 kW	7,4 cv	11	16	13
7K50G	7,5 kW	10,1 cv	14	21	17
11K0 G	11kW	14,8 cv	20	30	25
15K0 G	15kW	20,1 cv	27	41	33
18K5G	18,5 kW	24,8 cv	33	50	40
22K0G	22kW	29,5 cv	38	57	45
30K0 G	30kW	40,2 cv	51	77	61
37K0 G	37kW	49,6 cv	62	94	74
45K0G	45kW	60,3 cv	75	114	90
55K0G	55kW	73,8 cv	91	138	109
75K0G	75kW	100,6 cv	123	187	147
90K0 G	90kW	120,7 cv	147	223	176
110KG	110kW	147,5 cv	179	271	211
132K G	132kW	177,0 cv	167	253	253
160KG	160kW	214,6 cv	201	306	303
185KG	185kW	248,1 cv	233	353	350
200KG	200kW	268,2 cv	250	380	378
220KG	220kW	295,0 cv	275	418	416
250KG	250kW	335,3 cv	312	474	467
280KG	280kW	375,5 cv	350	531	522
315KG	315 kW	422,4 cv	393	597	588
355KG	355 kW	476,1 cv	441	669	659
400KG	400kW	536,4 cv	489	743	732
450KG	450kW	603,5 cv	550	835	822

Observação: Entre em contato com nossa equipe de vendas para selecionar o modelo de 500K e superior.

Montagem e Liberação

Tipos de montagem: Instalação em uma única máquina

Montagem XICHI XFC500

XFC500-3P4-****G	Folga de montagem (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30

Montagem XICHI XFC500

XFC500-3P4-****G	Folga de montagem (mm)
185KG ~ 450KG	A1 ≥ 150	B1 ≥ 10	B2 ≥ 20	C1 ≥ 20

Tipos de montagem: Instalação lado a lado

Montagem XICHI XFC500

XFC500-3P4-****G	Folga de montagem (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10	C1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30	C1 ≥ 10

Tipos de montagem: instalação vertical para cima e para baixo

Montagem XICHI XFC500

XFC500-3P4-****G	Folga de montagem (mm)
1K50G ~ 15K0G	D1 ≥ 300
18K5G ~ 160KG	D1 ≥ 400

Desenhos de Dimensões

Dimensão do Conversor de Frequência XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Parafusos de fixação	Peso líquido
XFC500-3P4-1K50G-BEN-20	110	228	177	75	219	200	172	1.5	M5	2,5kg/5,5lb
XFC500-3P4-2K20G-BEN-20
XFC500-3P4-4K00G-BEN-20

Dimensão do Conversor de Frequência XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Parafusos de fixação	Peso líquido
XFC500-3P4-5K50G-BEN-20	140	268	185	100	259	240	180	1.5	M5	3,2kg/7,1lb
XFC500-3P4-7K50G-BEN-20
XFC500-3P4-11K0G-BEN-20	170	318	225	125	309	290	220			5kg/11lb
XFC500-3P4-15K0G-BEN-20
XFC500-3P4-18K5G-BEN-20	190	348	245	150	339	320	240			6kg/13,2lb
XFC500-3P4-22K0G-BEN-20

Dimensão do Conversor de Frequência XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Parafusos de fixação	Peso líquido
XFC500-3P4-30K0G-BEN-20	260	500	260	200	478	450	255	1.5	M6	17kg/37,5lb
XFC500-3P4-37K0G-BEN-20
XFC500-3P4-45K0G-BEN-20	295	570	307	200	550	520	302	2	M8	22kg/48,5lb
XFC500-3P4-55K0G-BEN-20
XFC500-3P4-75K0G-BEN-20	350	661	350	250	634	611	345	2	M10	48kg/105,8lb
XFC500-3P4-90K0G-BEN-20
XFC500-3P4-110KG-BEN-20
XFC500-3P4-132KG-BEN-20	450	850	355	300	824	800	350	2	M10	91kg/200,7lb
XFC500-3P4-160KG-BEN-20

Dimensão do Conversor de Frequência XICHI XFC500

Modelo	W	H	D	w	h	h1	h2	d	W1	Parafusos de fixação	Peso líquido
XFC500-3P4-185KG-BEN-20	340	121	560	200	1150	1180	53	545	400	M12	210kg/463,1lb
XFC500-3P4-200KG-BEN-20
XFC500-3P4-220KG-BEN-20
XFC500-3P4-250KG-BEN-20
XFC500-3P4-280KG-BEN-20
XFC500-3P4-315KG-BEN-20	340	1445	560	200	1375	1410	56	545	400		245kg/540,2lb
XFC500-3P4-355KG-BEN-20
XFC500-3P4-400KG-BEN-20
XFC500-3P4-450KG-BEN-20

XFC500 Declaração de Conformidade

Este conversor de frequência foi testado de acordo com IEC61800-5-1:2007 e confirmado em conformidade com a Diretriz de Baixa Tensão.

Este conversor de frequência está em conformidade com a Diretiva de Baixa Tensão e a Diretiva EMC e possui a marca CE.

Este conversor de frequência foi testado de acordo com o padrão europeu EN61800-3:2004 para confirmar a conformidade com a Diretiva EMC.

Os conversores de frequência da série XFC500 estão em conformidade com a diretiva europeia EMC e são adequados para o segundo ambiente.

Segundo ambiente: O segundo ambiente inclui outras instalações além daquelas diretamente conectadas à rede de baixa tensão que abastece edifícios residenciais.

Este conversor de frequência foi testado de acordo com a Restrição de Substâncias Perigosas 2011/65/EU e confirmado em conformidade com RoHS.
