Controle vetorial VFD para controle de motores de bombas e ventiladores XFC550

Os vfds de controle vetorial da série XFC550 são adequados para cargas gerais, como bombas e ventiladores.

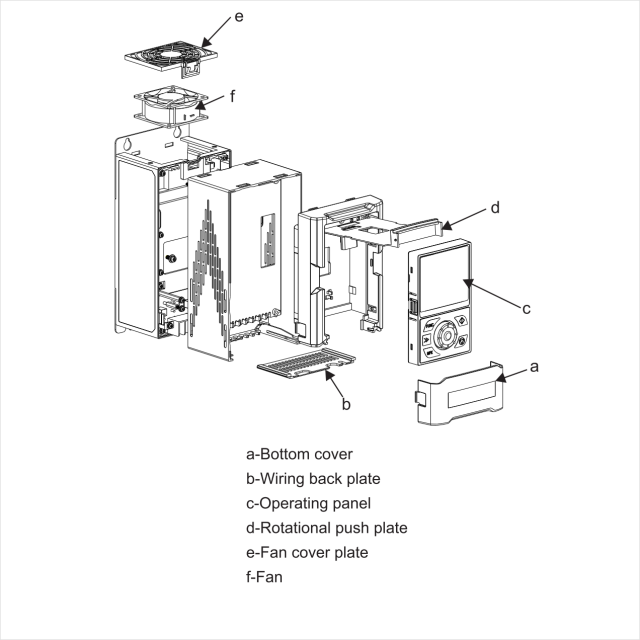

Design modular, estrutura compacta e tamanho pequeno.
Design de interface homem-máquina, operação mais fácil e exibição mais clara.
Conectores plugáveis, convenientes para uso e manutenção.
Design de longa vida, função de proteção abrangente.

Status de disponibilidade:
  • Conversor de Frequência XFC550
  • 3 fases 380V~480V
  • motor CA
  • 1,5(2hp) ~ 450 kW (600hp)
  • Cargas de uso geral, como bombas, ventiladores, compressores, etc.
  • XFC550 VFD User Manual V1.0.pdf

Recursos dos VFDs XFC550 de controle vetorial (inversores CA)

O XFC550 é um inversor de frequência variável de controle vetorial de alto desempenho, suas características:

1. Este modelo é adequado para cargas de uso geral, ventiladores, bombas e compressores, etc.

2. Tem o desempenho de controle vetorial de malha aberta, controle vetorial de malha fechada e Controle V/f;

3. Funções flexíveis de expansão de aplicativos, incluindo principalmente placa de expansão IO, placa de expansão do codificador, placa de expansão PLC;

4. Expansão de comunicação rica, CANopen, Profibus, EtherCAT e outras placas de expansão de comunicação podem ser conectadas através da interface de expansão;

5. 11K0 e os modelos acima têm reator CC embutido;

6. Painel de operação LED externo pode ser introduzido;

7. Suporte montado na parede, embutido, lado a lado, de cima para baixo e outros métodos de instalação;

8. Todas as séries suportam comum Barramento DC e fonte de alimentação DC.


Quatro conjuntos de parâmetros de controle do motor:

Quatro conjuntos de parâmetros de controle do motor são fornecidos como padrão, que podem corresponder a quatro tipos de motores com diferentes requisitos de processo e segmentos de potência.

Só é necessário configurar previamente os parâmetros relevantes de cada grupo de motores, e passar para uso através do terminal DI, sem ajustes adicionais de parâmetros.Dessa forma, o problema de backup e substituição de inversores de frequência variável no local do projeto é bem tratado e a confiabilidade do projeto é aprimorada.


Configuração de porta flexível:

Os clientes podem escolher a placa de expansão de E/S de acordo com suas necessidades.De acordo com os diferentes requisitos do processo, a configuração flexível da quantidade digital e da quantidade analógica oferece conveniência para o design e a depuração do projeto.


Aplicativos de extensão ricos:

O inversor de frequência variável da série XFC550 suporta a aplicação de duas placas de expansão integradas ao mesmo tempo.

Um canal de expansão de função e comunicação, incluindo placas de expansão IO, placas de expansão programáveis ​​PLC e várias placas de expansão de comunicação, etc.;um canal de placas de expansão de codificador, incluindo placas de expansão de codificador compatíveis com interfaces diferenciais e OC e placas de expansão de resolver, etc. Uso combinado para obter uma variedade de funções complexas de controle do sistema.


Controle de estol de alto desempenho:

O controle de bloqueio de sobrecorrente e de sobretensão de alto desempenho pode atender melhor aos requisitos de carga de diferentes características mecânicas, de modo que as características mecânicas do motor podem ser duras ou macias e são amplamente utilizadas em várias aplicações de equipamentos de engenharia.


Inversor de Frequência XFC550 Fiação externa do sistema

Industrial ac drive-XiChiElectric


Parâmetros técnicos do inversor de velocidade variável XFC550

Item

Especificação

Fonte de energia

Tensão nominal

3 fases 380V~480V

Flutuações de tensão permitidas

-15%~+10%

Frequência nominal

50/60Hz

Flutuações de frequência permitidas

± 5%

Resultado

Tensão máxima de saída

Trifásico 380V~480V (Vá atrás da tensão de entrada)

Frequência máxima de saída

500Hz

Frequência da Portadora

0,5 ~ 16kHz (ajuste automático de acordo com a temperatura e a faixa de ajuste difere para diferentes modelos)

Capacidade de sobrecarga

150% da corrente nominal 60s;

180% da corrente nominal 3s

Funções básicas

Resolução de configuração de frequência

Configuração digital: 0.01HZ

Configuração analógica: frequência máxima × 0,025%

Modo de controle

Controle Vetorial de Loop Aberto

Controle Vetorial de Malha Fechada

Controle V/f

torque de tração

0,3Hz/150% (SVC)

0 Hz/180% (FOC)

Faixa de velocidade

1:200 (SVC)

1:1000 (FOC)

Precisão de estabilização de velocidade

±0,5% (SVC)

±0,02% (FOC)

Precisão do Controle de Torque

±5% (FOC)

Impulso de torque

Aumento de torque automático;

Aumento de torque manual 0,1% ~ 30,0%

Curva V/F

Três maneiras: tipo linear;tipo multiponto;N-ésima potência curva V/F (1,2 potência, 1,4 potência, 1,6 potência, 1,8 potência, 2 potência) N次方

Curva de aceleração e desaceleração

Aceleração e desaceleração linear ou curva em S;

Quatro tipos de tempo de aceleração e desaceleração, a faixa de tempo de aceleração e desaceleração é de 0,0 ~ 6500,0 S

Frenagem CC

Frequência de frenagem CC: 0,00 HZ ~ frequência máxima

Tempo de frenagem: 0,0S ~ 36,0s

Valor atual da ação de frenagem: 0,0%~100,0%

Controle de jogging

Faixa de frequência de jogging: 0,00 HZ ~ 50,00 HZ

Tempo de aceleração-desaceleração do jog: 0,0s ~ 6500,0s

PLC simples, operação de velocidade de vários estágios

Operação de velocidade de até 16 estágios via PLC integrado ou terminal de controle

PID integrado

controle de malha fechada realizado em aplicações de controle de processo

Controle de estol de sobretensão e sobrecorrente

Limite automaticamente a corrente e a tensão durante a operação para evitar o desligamento por falha devido a sobrecorrente e sobretensão frequentes

Função de limitação de corrente rápida

Minimize o desligamento devido à sobrecorrente para garantir a operação normal do inversor de frequência.

Interface de controle

Entrada digital

5 entradas digitais multifuncionais, uma das quais suporta função de entrada de pulso máxima de 100 kHZ

Entrada analógica

2 entradas analógicas, ambas suportando entrada analógica de 0~10V ou 0~20mA, tensão de comutação ou entrada de corrente via jumper

Saída digital

2 saídas digitais de coletor aberto, uma das quais suporta saída de onda quadrada máxima de 100 kHZ

Saída analógica

1 saída analógica, suportando saída analógica de 0~10V ou 0~20mA, tensão de comutação ou saída de corrente via jumper

Saída de relé

Saída de relé de 1 via, incluindo 1 contato normalmente aberto, 1 contato normalmente fechado

Interface de comunicação padrão

Interface de comunicação RS485 de 1 canal

Interface de expansão

Interface de expansão de funções

Conectável a placa de expansão IO, placa de expansão programável PLC, etc.

Interface de controle do codificador

Pode ser conectado a placas de expansão de codificador diferencial e OC compatíveis, etc.

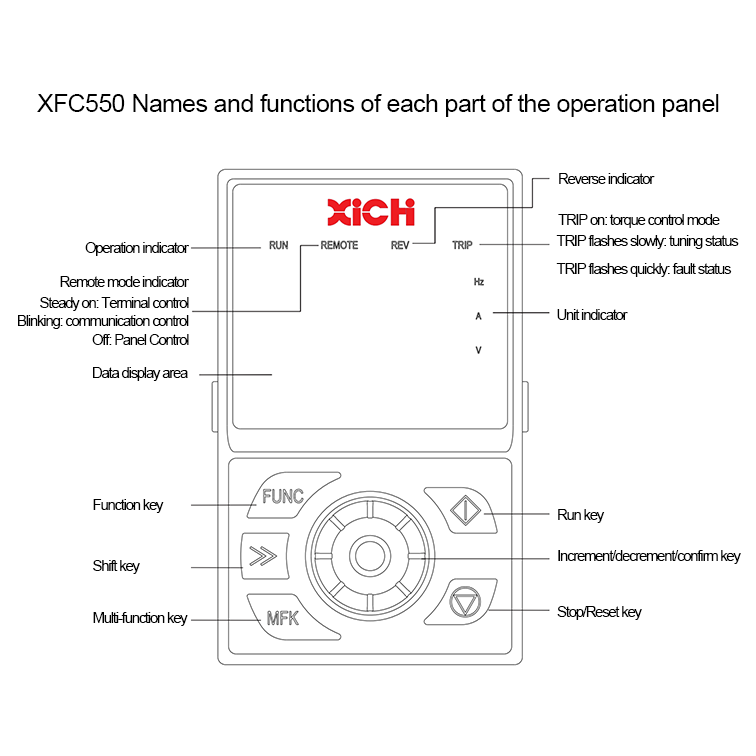

Painel de operacoes

display digital LED

5-exibição digital de parâmetros e configurações

Luz indicadora

4 indicações de status, 3 indicações de unidade

Função do botão

5 botões de função, incluindo 1 botão multifuncional.A função pode ser ajustada através do parâmetro P0-00

Função do botão de transporte

Adicionar, menos e confirmar

Cópia do parâmetro

Parâmetros rápidos de upload e download

Função de proteção

Proteção básica

Perda de fase, sobretensão, subtensão, sobrecorrente, sobrecarga, superaquecimento, curto-circuito de interfase, falha de aterramento

Meio Ambiente

Condição de operação

Interior, sem poeira condutora, poluição por óleo, etc.

Temperatura ambiente operacional

-10°C ~ +40°C (40°C~50°C, redução de 1,5% para cada aumento de 1°C na temperatura)

Umidade

Menos de 95%RH, sem condensação

Altitude

Sem redução abaixo de 1000m, redução de 1% para cada elevação de 100m acima de 1000m

Temperatura ambiente para armazenamento

-20℃~+60℃

Vibração

Menos de 5,9 m/s² (0,6 g)

Método de instalação

Instalação embutida na parede ou embutida no gabinete (requer acessórios de instalação opcionais)

grau de IP

IP20


Seleção de modo do conversor de frequência XFC550


Modelo

XFC550-3p4-xxxxG

Adaptado Motor Pflor

kW

Classificado Input

Cagilidade

kVA

Classificado Input

Catual

A

Classificado Osaída

Catual

A

1k50

1.5

3.2

4.8

4

2k20

2.2

4.5

6.8

5.6

4k00

4

7.9

12

9.7

5k50

5.5

11

16

13

7k50

7.5

14

21

17

11k0

11

16

24

25

15k0

15

21

32

33

18k5

18.5

26

39

40

22k0

22

29

44

45

30k0

30

39

60

61

37k0

37

48

73

74

45k0

45

58

88

90

55k0

55

71

107

109

75k0

75

96

145

147

90k0

90

114

174

176

110 mil

110

139

211

211

132k

132

167

253

253

160k

160

201

306

303

185 mil

185

233

353

350

200 mil

200

250

380

378

220 mil

220

275

418

416

250 mil

250

312

474

467

280 mil

280

350

531

522

315 mil

315

393

597

588

355 mil

355

441

669

659

400 mil

400

489

743

732

450 mil

450

550

835

822
